分层、网络和关系数据模型的区别

分层数据模型

分层数据模型是最古老的数据模型类型。它是由IBM在1968年开发的。它将数据组织成树状结构。层次结构模型包括以下内容 –

• 它包含由分支连接的节点。
• 最上面的节点被称为根节点。

如果有多个节点出现在顶层，那么这些节点就可以被称为根段。

• 每个节点正好有一个父节点。
• 一个父节点可能有许多子节点。

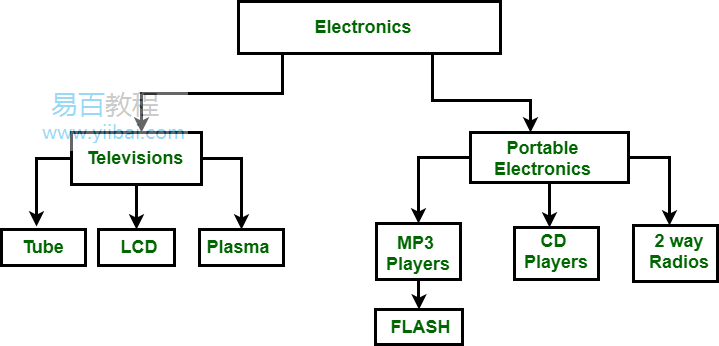

在上图中，电子产品是根节点，它有两个子节点，即电视机和便携式电子产品。这两个节点有更多的子节点，它们作为父节点。例如。电视机的子节点是电子管、LCD和等离子体，对于这三个节点来说，电视是父节点。它遵循一对多的关系。

网络数据模型

它是分层数据模型的高级版本。为了组织数据，它使用有向图而不是树状结构。在这个模型中，孩子可以有一个以上的父母。它使用两个数据结构的概念，即记录和集合。

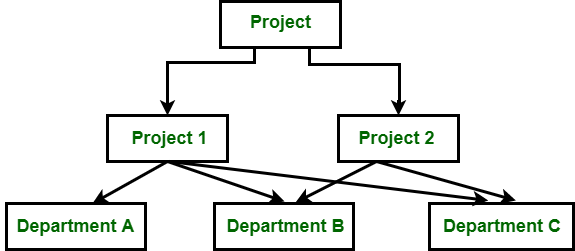

在上图中，项目是根节点，有两个子节点，即项目1和项目2。项目1有3个孩子，项目2有2个孩子。总共有5个子节点，即部门A、部门B和部门C，它们是网络相关的子节点，因为我们说过，这个模型可以有一个以上的父节点。因此，部门B和部门C有两个父母，即项目1和项目2。

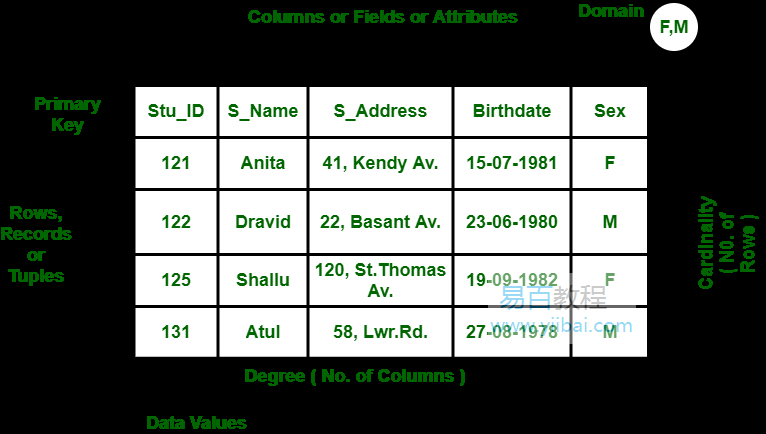

关系型数据模型

关系数据模型是由E.F. Codd在1970年开发的。没有像分层数据模型那样的物理链接。以下是关系型数据模型的属性:

• 数据只以表的形式表示。
• 关系型数据模型只处理数据，不处理物理结构。
• 关系型数据模型提供关于元数据的信息。
• 在行和列的交叉点上，只有一个元组的值。
• 关系型数据模型提供了一种轻松处理查询的方法。

层次型、网络型和关系型数据模型之间的区别。
